Exemple du choix d'un palonnier à ventouses pour la manutention horizontale de tôles acier

Quels sont les éléments à prendre en compte ?

3 questions simples :
. Charge maximale ?
. Dimensions maximales ?
. Epaisseur minimale ?

En répondant à ces trois questions, vous trouverez la solution adaptée à votre application.
Ce mode de calcul est valable pour les palonniers séries VACUOGRIP et VACUOPAL.

1) Poids Maxi des tôles à manipuler

(Exemple avec des tôles acier)

tableau de poids des tôles acier en fonction du format et de l'épaisseur - VACUOGRIP COVAL Epaisseur en mm

2) Nombre de ventouses ?

En fonction du format des tôles

tableau de détermination du nombre de ventouses de votre palonnier pour la manipulation par le vide de tôles acier. 4 - 6 - 8 ventouses en fonction de votre application

3) Energies utilisées ?

les palonniers à ventouses VACUOGRIP COVAL sont disponibles en version énergie électrique ou pneumatique, selon votre installation Les palonniers à ventouses VACUOGRIP sont disponibles en version électrique ou pneumatique pour s'intégrer au mieux au poste de manutention.

PNEUMATIQUE
La génération du vide se fait par un venturi mono-étagé quipé d'un silencieux.
. Alimentation : air non lubrifié, filtré 5 microns, elon norme ISO8573-1:2010 [4:5:4].
. Pression d'utilisation : de 6 à 7 bar.
. Débit 7,5 m3/h.
. Air consommé : 3,2 l/s à 5 bar.
. Version VGR : vérin pneumatique.

OPTIONS DISPONIBLES :
. Version PK3 : le venturi est équipé d'une fonction de régulation de vide permettant de réduire la consommation d'énergie.
. Version P3 : pour les applications de manutention dans un environnement humide, le palonnier est équipé d'un piège à eau.

ÉLECTRIQUE
La génération du vide se fait par une pompe à vide à alettes sèches.
. Débit 8 m3/h.
. Tensions disponibles :
- 230 V TRI (2,35 A - 370 W)
- 400 V TRI (1,35 A - 370 W)
- 230 V Mono (3,9 A - 350 W)
. Version VGR : vérin électrique.

Pour les applications de manutention dans un environnement humide ou la présence d'eau peut détériorer la pompe, une version pompe à palettes lubrifiées (tension 400 V tri) + piège à eau est disponible(version E3).

Découvrir la gamme de palonniers à ventouses VACUOGRIP

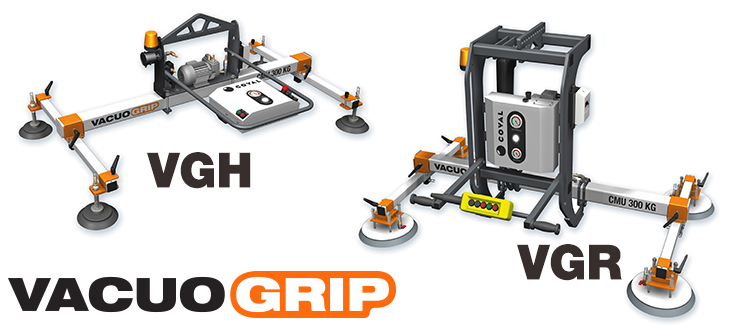

Séries VGH - VGR

Gamme de palonniers à ventouses pour la manipulation par le vide de tôles (métal) - VACUOGRIP - COVAL - série VGH, série VGR + d'info
