Définir le nombre de ventouses de son palonnier à ventouses

le nombre de ventouses pour un palonnier est à déterminer en fonction du format maximum de la tôle et de son épaisseur mini pour éviter d'avoir une trop grande déformation de la tôle (déflexion)

Manipulation de tôles :

Les palonniers à ventouses, Série VACUOGRIP, sont étudiés en fonction du poids des charges, de leurs longueurs, largeurs et épaisseurs.
L'épaisseur est une donnée capitale et indispensable car elle permet de connaître les déformations (déflexion) que subiront les tôles lors des manipulations.

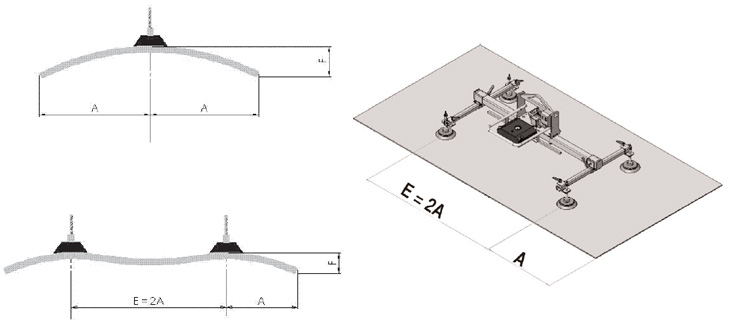

Paramètres
. f : Flêche en mm
Calculée en fonction du porte-à-faux maximum admissible (donc l'entraxe des ventouses) pour une flêche optimale de 50 mm.

. A : Porte-à-faux optimal pour une flêche égale à 50 mm

. E : Entraxe de deux ventouses contiguës : E = 2A

Il est important de toujours positionner les ventouses sur la charge afin de respecter le bon équilibre des entraxes.

Comment choisir un palonnier à ventouses pour la manipulation de tôles ?

suivez ce lien et vous aurez des réponses à vos questions sur les palonniers à ventouses VACUOGRIP COVAL pour la manutention de tôles
