VACUOGRIP, une gamme complète de palonniers à ventouses standard pour la manutention des tôles

Série VGH - Série VGR

Palonniers à ventouses pour la tôle, série VACUOGRIP COVAL La gamme de palonniers à ventouses VACUOGRIP constitue la réponse standard de COVAL aux besoins de manipulation horizontale et/ou Pivotement 90° de charges lisses et étanches par un seul opérateur.
Simples d'utilisation, ils se démarquent par leur fiabilité et robustesse à toute épreuve, et sont disponibles en version électrique ou pneumatique, en 4, 6 ou 8 ventouses.

Les palonniers à ventouses VACUOGRIP sont dédiés aux applications de :
. Palettisation et dépalettisation.
. Approvisionnement de machines.
. Déchargement de convoyeurs.

Avantages
. Mise en oeuvre aisée et rapide.
. Humanisation des travaux physiques les plus contraignants.
. Gain de productivité.
. Manipulation des charges par un seul opérateur.
. Aucune altération des charges manipulées.
. Amélioration des conditions de travail.
. Simplicité d'utilisation.
. Retour sur investissement rapide.
. Conforme aux directives CE.

Ergnonomie

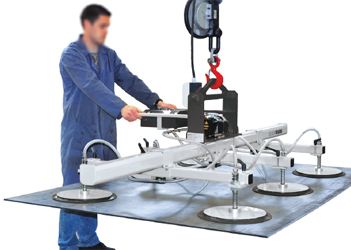

Palonnier à ventouses pour la manipulation par le vide de tôles - COVAL-Série VACUOGRIP L'utilisation des palonniers à ventouses VACUOGRIP permet d'améliorer les conditions de travail en réduisant la fatigue de l'opérateur, et de diminuer les accidents pour toutes les opérations de manipulation horizontale de tôles jusqu'à 1000 Kg (Série VGH) ou pivotement 90° jusqu'à 500 kg (Série VGR)

Sécurité

Palonniers à ventouses COVAL Série VACUOGRIP, sont conformes aux directives machines 2006/42/CE, basse tension 2014/35/UE et à la norme EN 13155. La gamme VACUOGRIP dispose des éléments de sécurité suivants :
. Réserve de vide dans le mât principal.
. Clapet anti-retour.
. Vacuomètre à aiguille avec zone d'utilisation(rouge/verte) indiquant le taux de vide dans les ventouses.
. Alarme sonore en cas de coupure d'énergie
. Témoin visuel indiquant une coupure d'énergie.
. 2 boutons rouges "dépose" obligeant l'utilisateur à utiliser les deux mains.

En fonction de vos applications et de vos besoins, d'autres équipements sont disponibles, à choisir dans les Packs Options.

Les palonniers à ventouses COVAL sont conformes aux directives machines 2006/42/CE, basse tension 2014/35/UE et à la norme EN 13155.

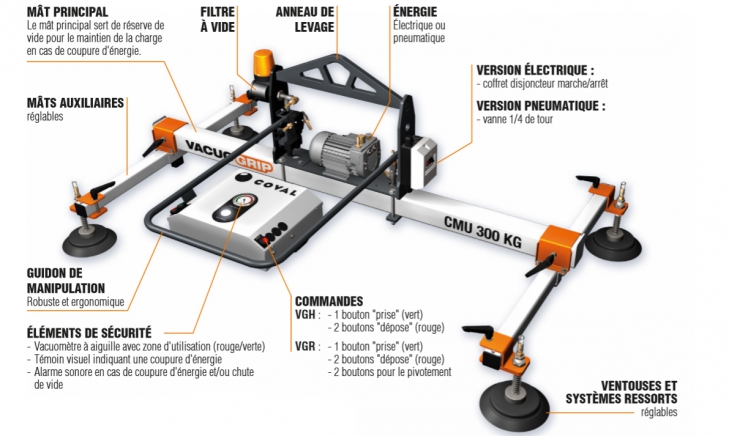

Le VACUOGRIP en détails

Palonnier à ventouses pour la manipulation à plat pour le métal. Série VACUOGRIP VGH - COVAL

Energie

Les appareils de levage COVAL, Série VACUOGRIP-Palonniers à ventouses sont disponibles en version électrique ou pneumatique Les palonniers à ventouses VACUOGRIP sont disponibles en version électrique ou pneumatique pour s'intégrer au mieux au poste de manutention.

PNEUMATIQUE
La génération du vide se fait par un venturi mono-étagé quipé d'un silencieux.
. Alimentation : air non lubrifié, filtré 5 microns, elon norme ISO8573-1:2010 [4:5:4].
. Pression d'utilisation : de 6 à 7 bar.
. Débit 7,5 m3/h.
. Air consommé : 3,2 l/s à 5 bar.
. Version VGR : vérin pneumatique.

OPTIONS DISPONIBLES :
. Version PK3 : le venturi est équipé d'une fonction de régulation de vide permettant de réduire la consommation d'énergie.
. Version P3 : pour les applications de manutention dans un environnement humide, le palonnier est équipé d'un piège à eau.

ÉLECTRIQUE
La génération du vide se fait par une pompe à vide à alettes sèches.
. Débit 8 m3/h.
. Tensions disponibles :
- 230 V TRI (2,35 A - 370 W)
- 400 V TRI (1,35 A - 370 W)
- 230 V Mono (3,9 A - 350 W)
. Version VGR : vérin électrique.

Pour les applications de manutention dans un environnement humide ou la présence d'eau peut détériorer la pompe, une version pompe à palettes lubrifiées (tension 400 V tri) + piège à eau est disponible(version E3).

Nombre de ventouses

VACUOGRIP COVAL, palonniers à ventouses horizontaux sont disponibles en 4, 6 ou 8 ventouses Les palonniers à ventouses VACUOGRIP sont disponibles en version 4, 6 ou 8 ventouses, afin de s'adapter aux dimensions et à l'épaisseur des tôles à manipuler, et d'assurer une tenue optimale sans risque de déformation ou de détérioration des charges.

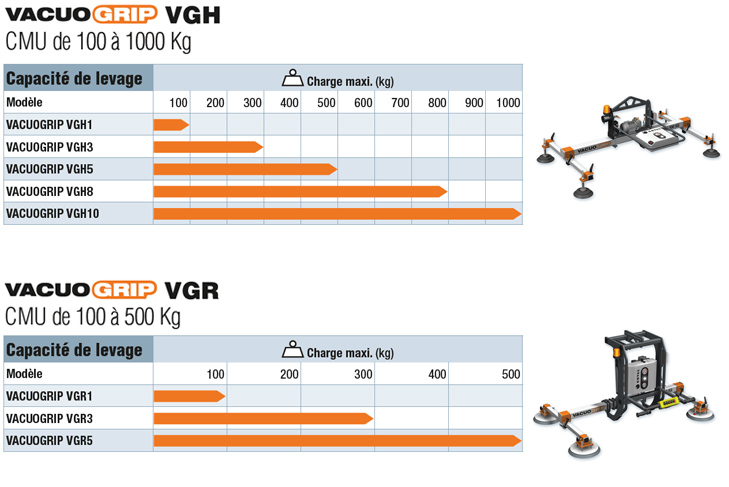

Capacité de levage

VACUOGRIP VGH - VGR

Capacités de levage des palonniers à ventouses VACUOGRIP COVAL, Séries VGH pour la manipulation horizontale de tôles de 100 à 1000 kg ou Série VGR pour le pivotement 90° de panneaux de 100 à 500 kg

Caractéristiques générales

- Châssis : Acier mécanosoudé
- Mâts : Acier
- Étriers : Acier
- Peinture époxy thermolaquée pour milieu industriel

Découvrir les VACUOGRIP Horizontaux

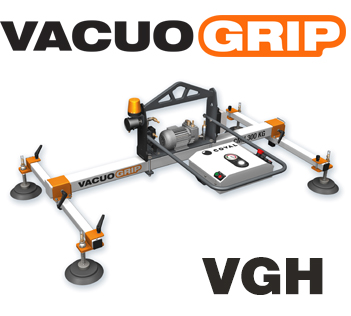

Série VGH

Palonnier à ventouses, Série VGH COVAL - VACUOGRIP + d'info

Découvrir les VACUOGRIP Pivotants 90°

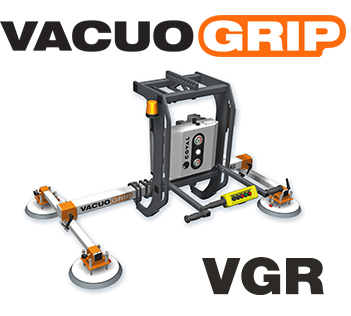

Série VGR

Palonnier à ventouses, Série VGR COVAL - VACUOGRIP + d'info

Comment répondre à votre besoin?

Formulaire en ligne pour recevoir un devis pour un palonnier à ventouses VACUOGRIP COVAL En remplissant le formulaire en ligne ci-après, nous pourrons rapidement vous proposer la solution adaptée à votre application. lire la suite
