Ventouses hautes performances

Série C

Ventouses hautes performances pour l'automobile série C COVAL

La gamme des ventouses hautes performances Série C a été développée pour répondre aux exigences des applications de production du secteur Automobile.

Les caractéristiques accrues de la gamme Série C permettent d'optimiser les outils de production dans tous les domaines d'activités.

. Une gamme complète de formes et diamètres pour répondre à chaque besoin.
. Butées antiglissements assurant un positionnement optimal des tôles huileuses.
. Ventouses structurées pour préhension de tôles fines sans déformation.
. Idéales pour applications robotisées.
. Utilisation plus précisément dans les secteurs de l'emboutissage et du ferrage.

Caractéristiques
· Extrême tenue au glissement.
· Prise de tôles fines sans déformation grâce aux butées centrales.
. Conception élastomère et plastique chargé fibre de verre pour éviter tout risque éventuel de détérioration d'outillage coûteux, et pour faciliter le recyclage.
Serrage double : 2 plats à 22 mm et un hexagonal creux de 6 ou 8 mm.
· Etanchéité de fixation assurée par :
  - Joint torique sur les ventouses cylindriques mâle G3/8" et carré 32 mm,
  - Portée d'étanchéité sur les ventouses oblongues mâle G3/8".

Gamme :
Les ventouses hautes-performances Série C sont disponibles dans une gamme complète de formes, de dimensions et de type de raccordements pour s'adapter et répondre de la manière la plus appropriée à tous vos besoins.

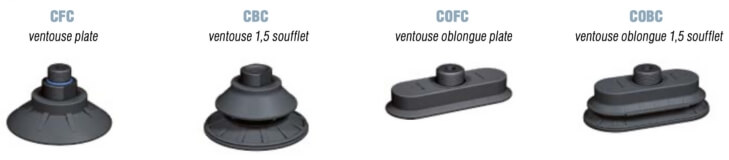

Formes :
. CFC ventouse plate
. CBC ventouse 1.5 soufflet
. COFC ventouse oblongue plate
. COBC ventouse oblongue 1.5 soufflet

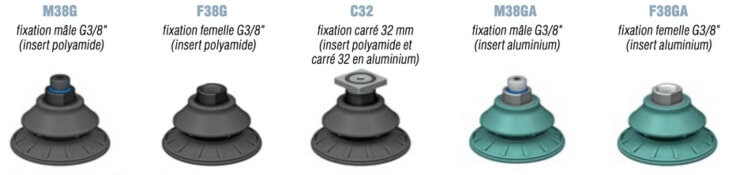

Fixations :
. M38G fixation mâle G3/8"
. F38G fixation femelle G3/8"
. F38GA fixation femelle aluminium G3/8"
. C32 fixation carré 32 mm

Matières
Les ventouses Série C (fixation M38G / F38G) ont été conçues en élastomère et polyamide chargé fibre de verre. Ces matériaux assurent aux ventouses Série C une longue durée de vie, une excellente tenue aux huiles et une résistance jusqu'à 100°C.
Cette approche permet d'éviter tous risques de détérioration d'outillages coûteux et de faciliter le recyclage des ventouses.
. Ventouse : NBR - Nitrile 55 shores (excellente tenue aux huiles).
. Insert :
  . PA - Polyamide chargé fibre de verre PA 6.6 30% FV, assurant un gain de poids (fixation M38G / F38G).
  . AL - Aluminium (fixation F38GA / C32).
. Joint torique : NBR - Nitrile bleu

Autres fixations disponibles sur demande.
